Résumé : Le cockpit d’un avion de ligne regroupe six instruments de vol fondamentaux, organisés en « T basique », auxquels s’ajoutent écrans numériques, systèmes de navigation et commandes moteur.
Vous vous êtes déjà demandé à quoi servent tous ces boutons et cadrans visibles depuis le hublot de la porte du cockpit ? Un Boeing 737, par exemple, compte près de 600 boutons et voyants fonctionnels. Derrière cette apparente complexité se cache une logique très structurée : chaque instrument du cockpit d’un avion de ligne occupe une place précise, pensée pour que les pilotes accèdent à la bonne information au bon moment. Pour mieux comprendre cet univers, vous pouvez d’ailleurs explorer le cockpit d’un avion de ligne dans un article dédié.

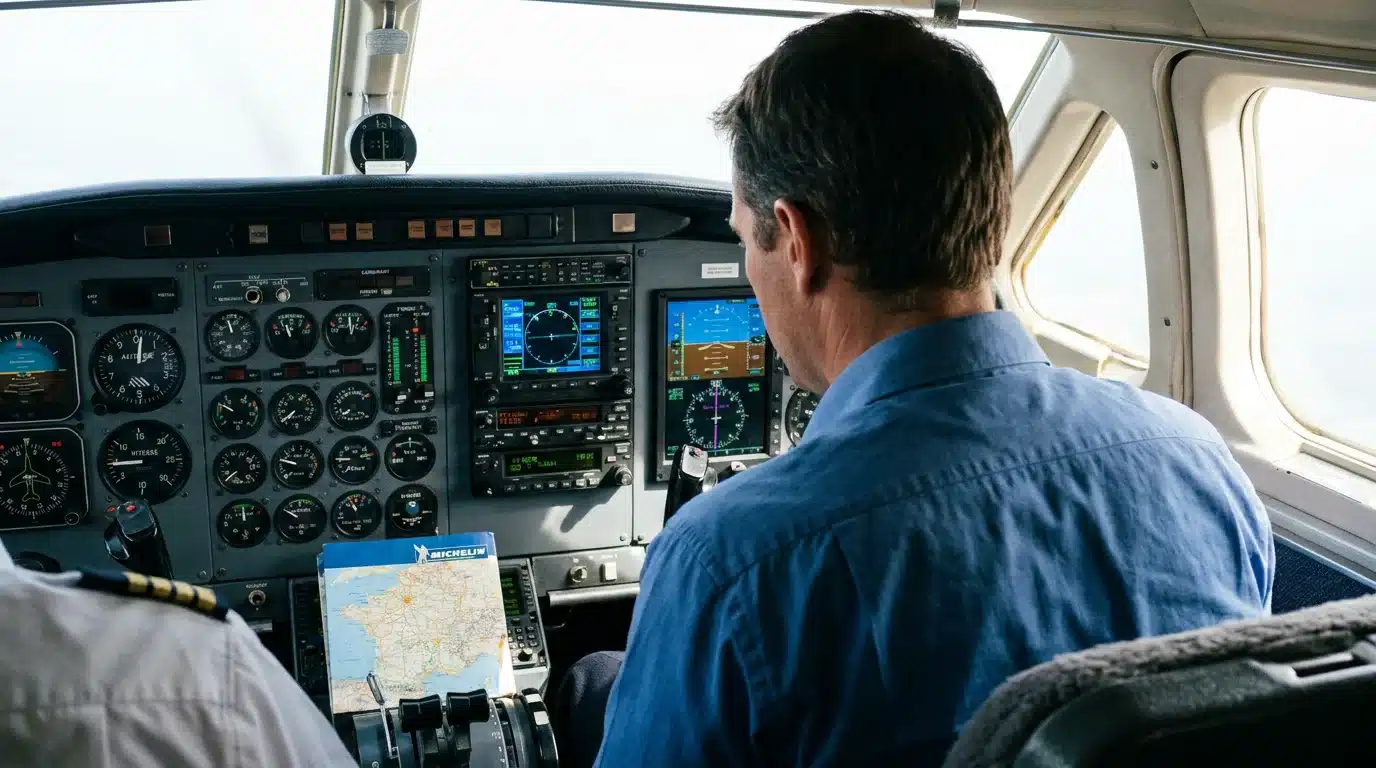

Les instruments d’un cockpit avion de ligne se répartissent en grandes familles : pilotage, navigation, gestion moteur et communications. Les cockpits modernes remplacent progressivement les cadrans analogiques par des écrans numériques, mais le principe de fonctionnement reste identique. Le marché mondial des systèmes d’affichage de cockpit était évalué à 2,6 milliards de dollars en 2024, avec une croissance estimée à 5,2 % par an jusqu’en 2034, selon une étude de Global Market Insights. Autant dire que l’innovation ne ralentit pas dans ce domaine.
Les six instruments de base : le fameux « T basique »
Si vous observez la planche de bord d’un avion leger, vous remarquerez que quatre instruments occupent toujours la même position, formant un « T ». Cette disposition standardisée permet aux pilotes de retrouver leurs repères quel que soit le type d’appareil.
Au centre, l’horizon artificiel indique l’assiette de l’avion par rapport à l’horizon. Il mesure les angles de tangage (nez en haut ou en bas) et de roulis (inclinaison latérale). C’est l’instrument le plus regardé en vol. À sa gauche, l’anémomètre (ou « badin ») affiche la vitesse de l’avion par rapport à l’air ambiant. Sa lecture est indispensable pour maintenir l’appareil dans son domaine de vol, entre vitesse de décrochage et vitesse maximale structurale.
À droite de l’horizon artificiel, l’altimètre donne la hauteur de l’appareil par rapport à un niveau de référence (sol, niveau de la mer ou surface isobare). En dessous, le gyro directionnel (ou conservateur de cap) indique la direction suivie. Deux instruments complètent ce socle : le variomètre, qui mesure la vitesse de montée ou de descente, et l’indicateur de virage, souvent combiné à la bille de dérapage.
Ce « T basique » existe depuis des décennies. Même sur les cockpits tout écran les plus récents, la tendance vers les « glass cockpits » utilise des systèmes d’instruments de vol électroniques (EFIS) pour remplacer les cadrans analogiques par des affichages numériques, tout en conservant cette disposition logique. Vous pouvez approfondir ce sujet grâce à notre article sur l’organisation du cockpit d’un avion de ligne.
L’anémomètre et l’altimètre : vitesse et altitude sous contrôle
Ces deux instruments sont les gardiens du domaine de vol. Sans eux, impossible de savoir si l’on vole trop lentement (risque de décrochage) ou trop vite (risque de dommages structurels). Leur fonctionnement repose sur un principe physique simple : la mesure de la pression de l’air.
L’anémomètre utilise un tube de Pitot qui capte la pression totale (dynamique + statique). La différence avec la pression statique donne la pression dynamique, image de la vitesse air. Sur son cadran, des arcs de couleurs guident le pilote : vert pour le vol normal, jaune pour les vitesses interdites en air turbulent, blanc pour la plage de sortie des volets, et un trait rouge pour la vitesse à ne jamais dépasser (VNE).
L’altimètre fonctionne à partir d’une capsule barométrique sensible aux variations de pression atmosphérique. Plus l’avion monte, plus la pression diminue, et l’aiguille indique l’altitude correspondante. Les pilotes doivent « caler » leur altimètre sur la bonne référence de pression : le QNH pour l’altitude par rapport au niveau de la mer, ou le QFE pour la hauteur par rapport au sol de l’aérodrome.
En croisière, tous les avions adoptent un calage standard à 1 013,25 hPa, ce qui garantit une référence commune et évite les risques de collision. C’est une donnée que le ministère de la Transition écologique surveille de près dans le cadre de la gestion du trafic aérien en France, un trafic aérien commercial de passagers en croissance de +1,4 % en mars 2025.
L’horizon artificiel et le variomètre : piloter sans voir dehors
Imaginez un vol de nuit au dessus de l’Atlantique : aucun repère visuel à l’extérieur. Sans l’horizon artificiel, les pilotes seraient totalement désorientés. Cet instrument gyroscopique reproduit une ligne d’horizon virtuelle. Quand l’avion s’incline, la maquette du tableau de bord bouge par rapport à cette ligne fixe, donnant instantanément l’information d’assiette.
Le variomètre (VSI, pour Vertical Speed Indicator) complète cette information en indiquant si l’avion monte ou descend, et à quelle vitesse verticale. Son fonctionnement repose sur un différentiel de pression entre l’air extérieur et une capacité interne reliée par un orifice calibré. Il existe un léger temps de retard dans son indication, que les pilotes expérimentés apprennent à anticiper.
Ces deux instruments sont cruciaux lors des phases de vol aux instruments (IFR), c’est à dire quand la météo ne permet pas de voler à vue. Les technologies avancées d’affichage dans les cockpits modernes, comme la réalité augmentée et les systèmes de vision synthétique, montrent désormais les données importantes directement sur l’écran, aidant les pilotes à repérer le relief et les obstacles plus facilement.
Les écrans numériques : PFD, ND et EICAS
Sur un avion de ligne récent, les cadrans à aiguilles ont cédé la place à de grands écrans plats. Mais ne vous y trompez pas : les informations affichées restent exactement les mêmes. C’est la présentation qui change, pas le contenu.

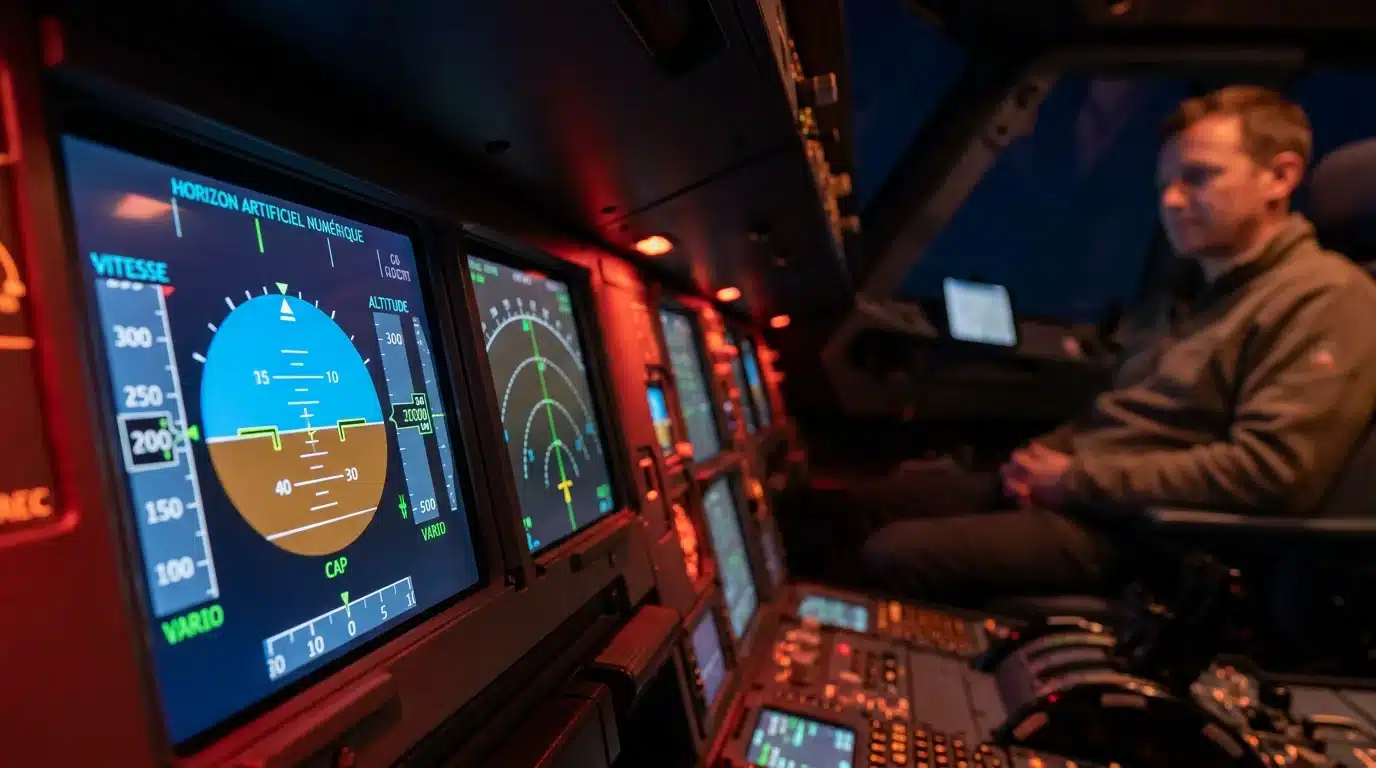

Le PFD (Primary Flight Display) est l’écran principal de pilotage. Il regroupe l’horizon artificiel, la vitesse, l’altitude, le cap et le variomètre sur une seule surface. Le ND (Navigation Display) affiche la route programmée, les balises de radionavigation, la météo radar et les points de cheminement. Au centre de la planche de bord, l’EICAS (ou ECAM chez Airbus) présente les paramètres moteur, les niveaux de carburant et les éventuelles alarmes.
L’aviation commerciale détenait plus de 57 % du marché des systèmes d’affichage de cockpit en 2024, et la technologie « glass cockpit » intégrant des affichages numériques pour les données de vol critiques gagne du terrain, avec le passage des systèmes analogiques aux PFD et MFD. Ce chiffre, issu de Global Market Insights, illustre l’ampleur de la transformation numérique dans les cockpits.
Chaque pilote dispose de son propre jeu d’écrans PFD et ND, un doublement de sécurité essentiel. Si un écran tombe en panne, l’autre poste reste pleinement opérationnel. Des instruments de secours analogiques sont aussi conservés, justement pour pallier une défaillance électronique totale.
Les instruments de navigation : du compas magnétique au GPS
Comment un avion trouve t il sa route dans le ciel ? Grâce à toute une gamme d’instruments de navigation aérienne. Le compas magnétique, ancêtre de la boussole, reste présent dans tous les cockpits comme référence de secours. Mais il est peu précis dès que l’avion n’est pas en vol rectiligne et stable.
Les systèmes modernes s’appuient sur le VOR (balise radio au sol), l’ILS (système d’atterrissage aux instruments) et le GPS. L’ILS est particulièrement important : il guide l’avion sur l’axe de piste et le plan de descente lors des approches par mauvaise visibilité. Le FMS (Flight Management System), véritable ordinateur de bord, intègre toutes ces sources pour calculer la route optimale, les vitesses et les consommations.
L’intégration de l’intelligence artificielle et de l’automatisation dans les panneaux de commande du cockpit est une tendance émergente qui a le potentiel de transformer les opérations aériennes ; les systèmes pilotés par l’IA peuvent assister les pilotes dans les processus de décision et améliorer la conscience situationnelle grâce à l’analyse prédictive. Cette évolution, documentée par The Insight Partners, annonce des cockpits encore plus intelligents dans les années à venir.
Les commandes moteur et les systèmes de sécurité
Entre les sièges des deux pilotes se trouve le « throttle quadrant », l’ensemble qui regroupe les manettes de gaz, les inverseurs de poussée, la commande des volets et l’aérofrein. C’est le poste de contrôle des moteurs. Les paramètres moteur (température, pression, régime) s’affichent en temps réel sur l’écran central EICAS.
Les systèmes de sécurité sont tout aussi présents dans le cockpit. Le GPWS (Ground Proximity Warning System) alerte les pilotes si l’avion s’approche dangereusement du relief. Le TCAS (Traffic Collision Avoidance System) détecte les autres appareils à proximité et donne des consignes d’évitement. Le transpondeur émet un signal codé permettant au contrôle aérien d’identifier l’avion sur ses écrans radar.
Ces dispositifs ne sont pas de simples gadgets. En 2024, l’industrie aéronautique a transporté 5 milliards de passagers dans le monde, et selon une étude du MIT portant sur la période 2018 à 2022, le risque de décès en avion était de 1 pour 13,7 millions d’embarquements. Des chiffres rassurants, détaillés par Euronews, qui doivent beaucoup à la fiabilité de ces instruments de bord.
L’overhead panel : le panneau le plus impressionnant du cockpit
Levez les yeux au dessus des sièges des pilotes : vous découvrez le panneau supérieur (overhead panel). C’est souvent lui qui impressionne le plus les visiteurs du cockpit, avec ses dizaines de boutons, interrupteurs et cadrans. Il gère l’électricité, l’hydraulique, la pressurisation, la climatisation, l’éclairage et le démarrage des moteurs.
Ce panneau semble anarchique à première vue, mais il est en réalité organisé par systèmes. Les commandes de pressurisation sont regroupées d’un côté, celles de l’électricité de l’autre, etc. En situation normale, la plupart de ces boutons restent dans la même position durant tout le vol. Ils ne sont manipulés qu’en cas de panne ou de procédure particulière.
Si vous avez toujours rêvé de toucher ces boutons, sachez que c’est possible même sans aucune formation de pilote. Nous proposons justement des sessions de pilotage en simulateur Boeing 737 avec briefing personnalisé, accessibles dès 8 ans. Et pour comprendre comment se déroule un vol de A à Z, découvrez notre guide sur le déroulement d’un vol commercial.
Du simulateur au cockpit réel : une immersion pour tout comprendre
Lire un article sur les instruments de bord, c’est bien. Les manipuler soi même, c’est incomparablement mieux. La meilleure façon de comprendre comment fonctionnent le PFD, les manettes de gaz ou le pilote automatique, c’est de s’asseoir dans un cockpit et de les utiliser.
En France, l’engouement pour l’aviation ne faiblit pas. Selon l’OACI, le trafic aérien devrait continuer à croître, atteignant 104 % du niveau de 2019. Cette vitalité du secteur nourrit aussi la curiosité du grand public pour le monde du pilotage. Pouvoir prendre les commandes d’un simulateur reproduisant fidèlement un Boeing 737, avec ses près de 600 boutons fonctionnels, est une expérience qui transforme la simple curiosité en véritable compréhension.
Que vous soyez passionné d’aviation, en quête d’un cadeau original ou simplement curieux de savoir si vous pourriez piloter un avion de ligne sans connaissance, l’expérience sur simulateur rend les choses concrètes. Un instructeur vous accompagne, chaque instrument prend du sens, et vous repartez avec une vision claire de ce qui se passe derrière la porte du cockpit.
Pour conclure, les instruments du cockpit d’un avion de ligne forment un ensemble cohérent, organisé autour du « T basique » et enrichi par des écrans numériques toujours plus performants. Du simple altimètre au système anticollision, chaque élément contribue à faire de l’avion le moyen de transport le plus sûr au monde, avec seulement 1 risque sur 13,7 millions d’embarquements. Et la meilleure façon de s’en convaincre, c’est de le vivre. Avec notre simulateur de vol Boeing 737 sur vérins, vous découvrez ces instruments en conditions réalistes, accompagné par un instructeur passionné, à deux pas de Paris.
Questions fréquentes
Combien d’instruments trouve t on dans le cockpit d’un avion de ligne ?
Un cockpit moderne comme celui du Boeing 737 NG compte environ 600 boutons et voyants. Les instruments de vol minimum sont au nombre de six (horizon artificiel, anémomètre, altimètre, variomètre, gyro directionnel, indicateur de virage), auxquels s’ajoutent les écrans de navigation, les paramètres moteur et les systèmes de sécurité.
Quelle est la différence entre un cockpit analogique et un « glass cockpit » ?
Un cockpit analogique utilise des cadrans à aiguilles mécaniques, tandis qu’un « glass cockpit » remplace ces cadrans par des écrans numériques (PFD, ND, EICAS). Les informations affichées sont identiques ; seule la présentation change. Chez Flight Sensations, notre simulateur Boeing 737 reproduit fidèlement cette interface numérique pour une immersion totale.
Peut on comprendre les instruments de bord sans formation de pilote ?
Absolument. Les instruments répondent à des questions simples : à quelle vitesse je vole, à quelle altitude, dans quelle direction ? Avec un briefing adapté, même un débutant complet peut les lire et les utiliser. C’est d’ailleurs le principe de nos sessions de simulateur, accessibles dès 8 ans et sans aucun prérequis.
